敷设时环境温度不低于:固定敷设-40℃,非固定敷设-15℃最小弯曲半径:无铠装层应不小于电缆外径的6倍,带铠装层的电缆应不小于电缆外径的12倍在20℃时用直流500V电压试验稳定充电1min后绝缘电阻应不小于2500MΩ·Km各对绞屏蔽之间以及对绞屏蔽与总屏蔽之间应不断路电缆的线芯和线芯之间以及屏蔽之间应经受50HZ,交流2000V电压试验5min不击穿聚乙烯的绝缘电阻高,耐电压好,介电系数小和介质损耗温度和变频率的影响也小,不但能满足传输性能的要求,而且能确保电缆的使用寿命。1为了减少回路间的相互串扰和外部干扰,电缆采用屏蔽结构。电缆的屏蔽要求是根据不同场合分别采用:对绞组合屏蔽、对绞组成电缆的总屏蔽、对绞组合屏蔽后总屏蔽等方法。屏蔽材料有圆铜线,铜带、铝带/塑料复合带三种。屏蔽对与屏蔽对具有较好的绝缘性能,电缆在使用中若屏蔽对屏蔽对之间出现电位差时,不会影响信号的传输质量。
计算机电缆参数表
计算机电缆详细型号结构尺寸参数:
标称截面 () |
线径结构 根数/线径 (mm) |
最大外径(mm) | 近似重量(kg/km) | ||||
DJYVP | DJYVP2 | DJYVP3 | DJYVP | DJYVP2 | DJYVP3 | ||
1×2×0.5 1×2×0.75 1×2×1.0 1×2×1.5 |
1/0.80 1/0.97 1/1.13 1/1.38 |
7.6 8.2 8.8 9.5 |
7.3 7.8 8.5 9.2 |
9.6 10.0 10.6 11.3 |
65 71 81 100 |
47 52 61 78 |
83 90 103 124 |
1×2×2.5 2×2×0.5 2×2×0.75 2×2×1.0 |
1/1.78 1/0.8 1/0.97 1/1.13 |
10.5 10.5 11.2 12.6 |
10.2 10.0 10.7 12.1 |
12.3 12.5 13.2 14.6 |
132 109 134 158 |
109 84 106 129 |
164 139 165 196 |
2×2×1.5 2×2×2.5 3×2×0.5 3×2×0.75 3×2×1.0 |
1/1.38 1/1.78 1/0.80 1/0.97 1/1.13 |
13.8 16.2 11.0 12.2 13.7 |
13.3 15.7 10.5 11.7 13.2 |
15.8 18.2 13.0 14.2 15.7 |
244 270 132 169 196 |
211 243 105 139 165 |
284 343 163 202 236 |
3×2×1.5 3×2×2.5 4×2×0.5 4×2×0.75 |
1/1.38 1/1.78 1/0.8 1/0.97 |
15.0 17.2 11.8 12.7 |
14.5 16.7 11.3 12.2 |
17.0 19.2 12.8 14.7 |
249 347 165 206 |
214 308 135 173 |
303 415 199 242 |
4×2×1.0 4×2×1.5 4×2×2.5 5×2×0.5 |
1/1.13 1/1.38 1/1.78 1/0.80 |
14.4 15.7 18.7 13.0 |
14.0 15.0 18.2 12.5 |
16.4 17.7 20.9 15.0 |
249 310 462 194 |
206 272 400 162 |
295 370 518 233 |
5×2×0.75 5×2×1.0 5×2×1.5 5×2×2.5 |
1/0.97 1/1.13 1/1.38 1/1.78 |
14.0 16.0 17.5 20.9 |
13.5 15.5 17.0 20.4 |
16.0 18.0 19.5 23.0 |
247 288 384 564 |
212 250 341 496 |
299 349 449 627 |
7×2×0.75 7×2×0.75 7×2×1.0 7×2×1.5 |
1/0.8 1/0.97 1/1.13 1/1.38 |
13.8 15.3 17.4 19.0 |
13.3 14.8 17.0 18.5 |
15.8 17.3 19.5 21.2 |
242 310 375 512 |
207 272 333 448 |
296 368 441 566 |
7×2×2.5 8×2×0.5 8×2×0.75 8×2×1.0 |
1/1.78 1/0.80 1/0.97 1/1.13 |
22.7 15.3 16.8 19.2 |
22.2 14.8 16.3 18.7 |
25.0 17.3 18.8 21.5 |
728 277 367 455 |
654 240 325 382 |
798 336 429 499 |
8×2×1.5 8×2×2.5 10×2×0.5 10×2×0.75 |
1/1.38 1/1.78 1/0.80 1/0.97 |
20.4 24.5 18.2 20.0 |
20.0 24.0 17.7 19.5 |
22.6 26.8 20.2 22.0 |
592 850 382 486 |
520 770 319 417 |
649 950 430 538 |
10×2×1.0 10×2×1.5 10×2×2.5 12×2×0.5 |
1/1.13 1/1.38 1/1.78 1/0.80 |
22.8 24.7 28.8 18.8 |
22.3 24.2 28.3 18.3 |
25.0 27.0 31.2 21.0 |
579 752 1155 425 |
504 668 1000 360 |
640 817 1210 474 |
12×2×0.75 12×2×1.0 12×2×1.5 12×2×2.5 |
1/0.97 1/1.13 1/1.38 1/1.78 |
20.0 23.5 25.4 30.7 |
20.2 23.0 26.0 30.0 |
22.8 25.8 27.6 32.8 |
545 652 850 1305 |
472 574 765 1150 |
597 715 920 1367 |
14×2×0.5 14×2×0.75 14×2×1.0 14×2×1.5 |
1/0.80 1/0.97 1/1.13 1/1.38 |
19.5 21.5 24.6 26.7 |
19.0 21.0 24.1 26.2 |
21.7 23.7 26.8 29.0 |
475 622 736 1030 |
407 545 655 883 |
528 677 804 1070 |
14×2×2.5 16×2×0.5 16×2×0.75 16×2×1.0 |
1/1.78 1/0.80 1/0.97 1/1.13 |
32.5 21.0 23.0 26.0 |
32.0 20.5 22.5 25.5 |
35.0 23.0 25.0 28.4 |
1480 538 694 823 |
1315 466 613 738 |
1544 594 752 919 |
16×2×1.5 16×2×2.5 19×2×0.5 19×2×0.75 |
1/1.38 1/1.78 1/0.80 1/0.97 |
28.5 34.5 22.4 23.7 |
28.0 34.0 22.0 23.2 |
31.0 37.0 24.4 25.7 |
1165 1675 610 790 |
1010 1500 535 706 |
1209 1743 669 854 |
19×2×1.0 19×2×1.5 19×2×2.5 24×2×0.5 |
1/1.13 1/1.38 1/1.78 1/0.80 |
27.0 29.6 36.0 25.5 |
26.5 29.1 35.5 25.0 |
29.4 32.0 38.5 27.7 |
854 1350 1925 780 |
863 1185 1740 692 |
1056 1396 1998 876 |
24×2×0.75 24×2×1.0 24×2×1.5 24×2×2.5 |
1/0.97 1/1.13 1/1.38 1/1.78 |
28.2 32.5 35.2 42.5 |
27.8 32.0 34.7 42.0 |
30.7 34.8 37.6 45.0 |
1100 1320 1720 2465 |
940 1150 1910 2250 |
1141 1378 2159 2555 |

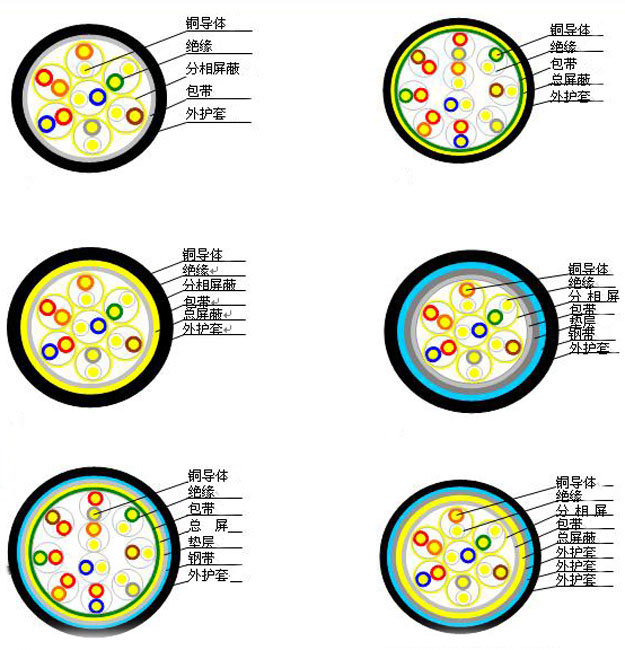

名称
DJYPV |
聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护 算机电缆套计 |
敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYVP |
聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护 算机电缆套计 |
敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYPVP |
聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚 氯乙烯护套计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYP2V |
聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套计 算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYVP2 |
聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套计 算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYP2VP2 |
聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙 烯护套计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYP3V |
聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯 护套计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYVP3 |
聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯 护套计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYP3VP3 |
聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽 聚氯乙烯护套计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYPVR |
聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护 计算机电缆套软 |
敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYVPR |
聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护 计算机电缆套软 |
敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYPVPR |
聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚 氯乙烯护套软计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYP2VR |
聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套软 计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYVP2R |
聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套软 计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYP2VP2R |
聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙 烯护套软计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYP3VR |
聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯 护套软计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYVP3R |
聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯 护套软计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYP3VP3R |
聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽 聚氯乙烯护套软计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽 场合 |
DJYPV22 |
聚乙烯绝缘对绞铜线编织分屏蔽聚氯乙烯护 套钢带铠装计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 |
DJYVP22 |
聚乙烯绝缘对绞铜线编织总屏蔽聚氯乙烯护 套钢带铠装计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 |
DJYPVP22 |
聚乙烯绝缘对绞铜线编织分屏蔽及总屏蔽聚 氯乙烯护套钢带铠装计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 |
DJYP2V22 |
聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套钢 装计算机电缆带铠 |
敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 |
DJYVP2-22 |
聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套钢 装计算机电缆带铠 |
敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 |
DJYP2VP2-22 |
聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙 烯护套钢带铠装计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 |
DJYP3V22 |
聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯 护套钢带铠装计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 |
DJYVP3-22 |
聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯 护套钢带铠装计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 |
DJYP3VP3-22 |
聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽 聚氯乙烯护套钢带铠装计算机电缆 |
敷设室内、电缆沟、管道等要求静电屏蔽 较大机械外力固定场合并承受 |
导体类型
如下表所示:
导体标称截面 | 导体根数/单丝直径mm | 导体根数/单丝直径mm | 导体根数/单丝直径mm | 20℃时导体直流电阻Ω/km | 20℃时导体直流电阻Ω/km |
mm2 | A | B | R | A、B | R |
0.5 | 1/0.80 | 7/0.30 | 16/0.20 | ≤ 36.0 | ≤ 39.0 |
0.75 | 1/0.97 | 7/0.37 | 24/0.20 | ≤ 24.5 | ≤ 26.0 |
1 | 1/1.13 | 7/0.43 | 32/0.20 | ≤18.1 | ≤19.5 |
1.5 | 1/1.38 | 7/0.52 | 30/0.25 | ≤12.1 | ≤13.3 |
2.5 | 1/1.78 | 7/0.68 | 49/0.25 | ≤ 7. 41 | ≤ 7. 9 8 |
